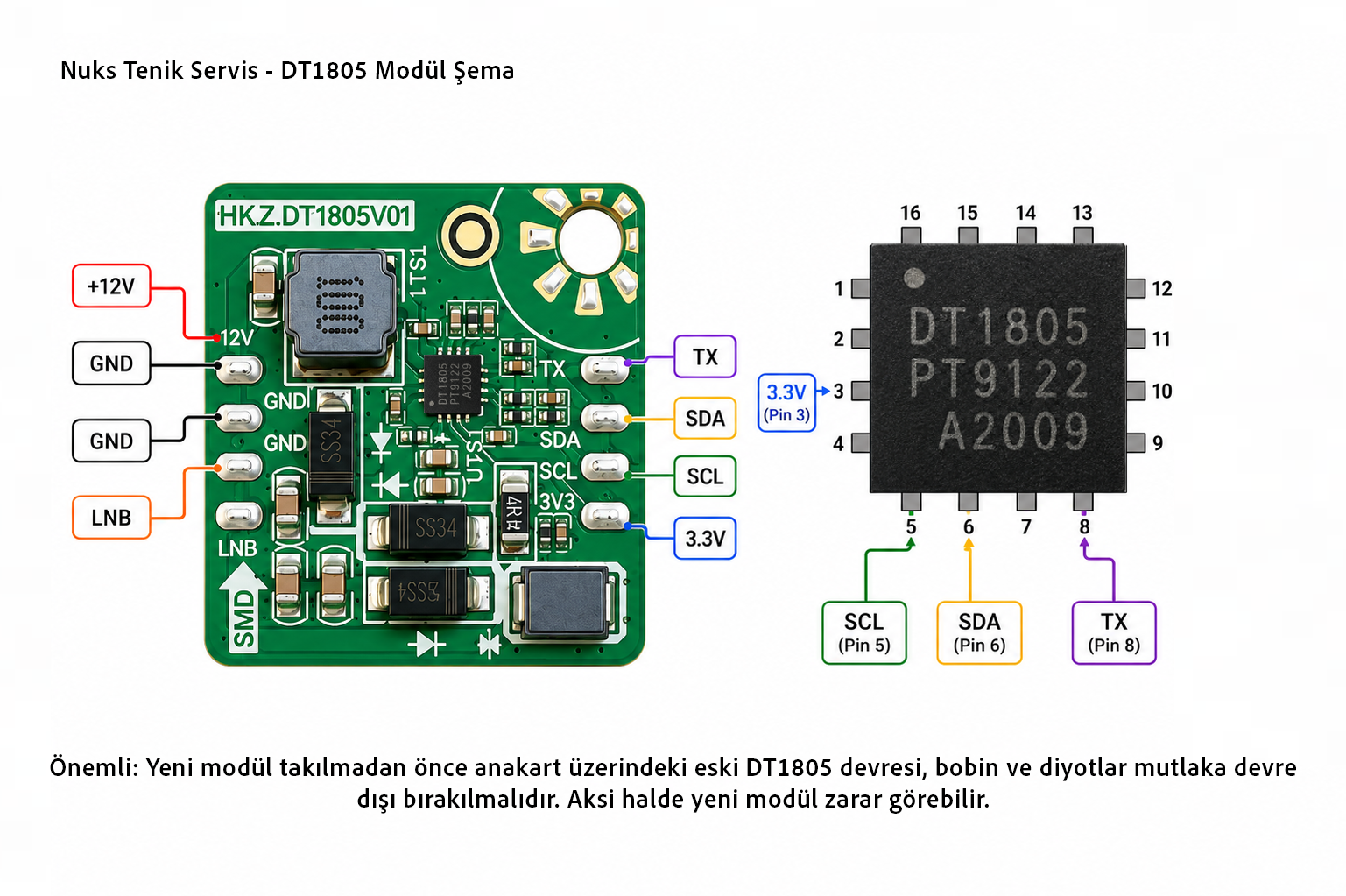

- 12V → Anakart üzerindeki 12 Volt besleme hattına
- GND → Anakart üzerindeki şase / eksi hattına
- LNB → Tuner üzerindeki LNB besleme çıkışına
- 3.3V → DT1805 entegresinin 3 numaralı ayağına
- SCL → DT1805 entegresinin 5 numaralı ayağına
- SDA → DT1805 entegresinin 6 numaralı ayağına
- TX → DT1805 entegresinin 8 numaralı ayağına
Not: Bağlantılar yapılırken DT1805 entegresinin ilgili pinleri veya bu pinlere bağlı direnç hatları üzerinden bağlantı alınabilir.
Montaj Bilgisi
Işıklı büyüteç veya mikroskop yardımıyla, eski yanık PCB üzerindeki SDA, SCL ve 3.3V hatlarını dikkatlice tespit edin. Bu hatları, sağlam kalan ilgili direnç noktalarından veya doğrudan entegre pinlerinden ince ve izoleli bir kablo kullanarak yeni modüldeki karşılıklarına bağlayın.
LNB çıkışını ise doğrudan uydu tunerinin LNB besleme hattına bağlayın.
Bağlantılar tamamlandıktan sonra kısa devre ve hat kontrolü yapmanız yeterlidir. İşlem bu kadar.
Not: Yanmış veya karbonlaşmış PCB bölgelerine bağlantı yapılmamalı; mümkün olduğunca sağlam direnç/pad veya hat üzerinden bağlantı alınmalıdır.

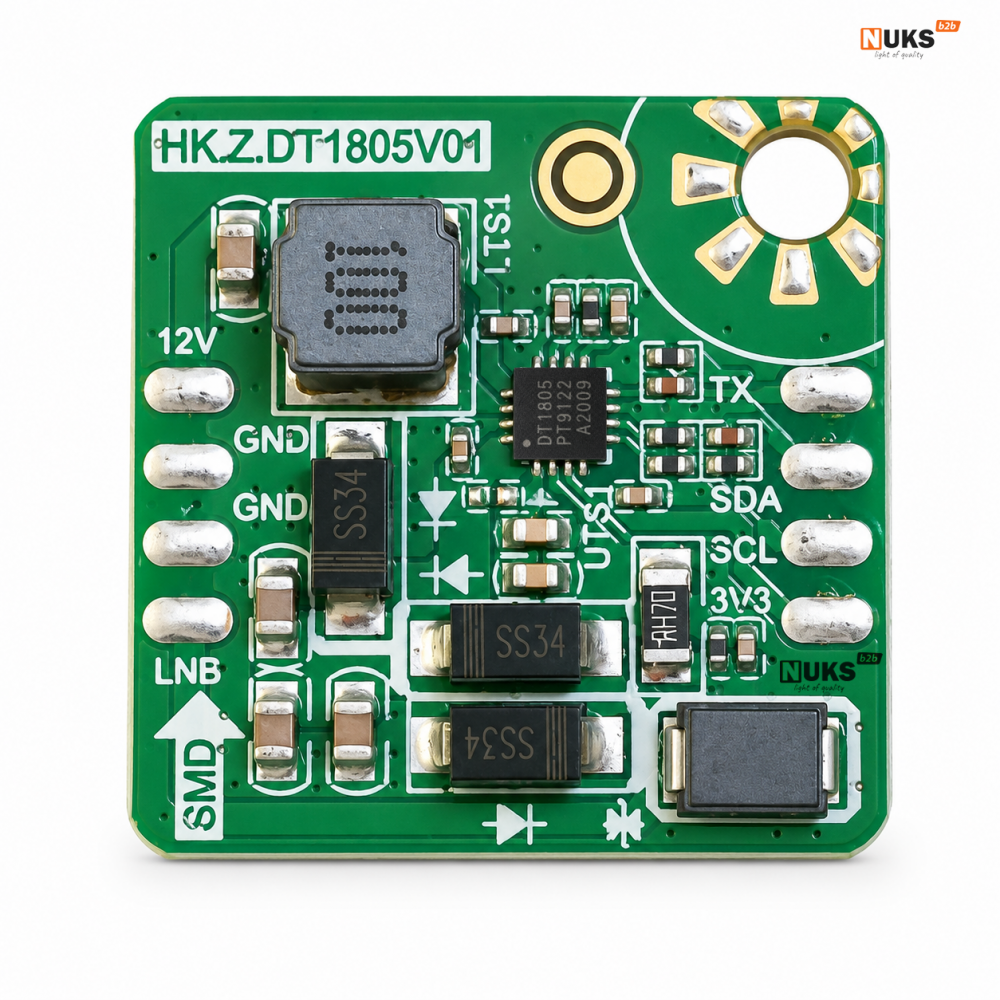

- HK.Z.DT1805V01 LNB Besleme Onarım Modülü, LG webOS Smart TV anakartlarında kullanılan DT1805 LNB besleme devresi arızalarının onarımı için geliştirilmiş hazır modüldür.
- Ürün üzerinde DT1805 entegresi ve gerekli çevre komponentleri hazır olarak bulunmaktadır. Anakart üzerindeki DT1805 devresinin veya çevresindeki komponentlerin zarar gördüğü durumlarda komple modül olarak kullanılarak hızlı ve pratik onarım yapılabilir.
- Ayrıca yalnızca DT1805 entegresine ihtiyacınız varsa, modül üzerindeki entegre sökülerek DT1805 entegresi niyetine de kullanılabilir. Bu sayede ürün hem komple LNB besleme onarım modülü hem de DT1805 entegre kaynağı olarak değerlendirilebilir.
Uyumlu Cihazlar
HK.Z.DT1805V01, DT1805 LNB besleme devresi kullanılan birçok yeni nesil televizyon anakartı ile uyumludur.
Başlıca:
- LG UM / UN / UP Serisi
- LG NANO ve SM Serisi
- LG OLED BX / CX / C1 / C2 serilerinin uydu alıcılı modelleri
- Sunny / Axen webOS TV
- Onvo webOS TV

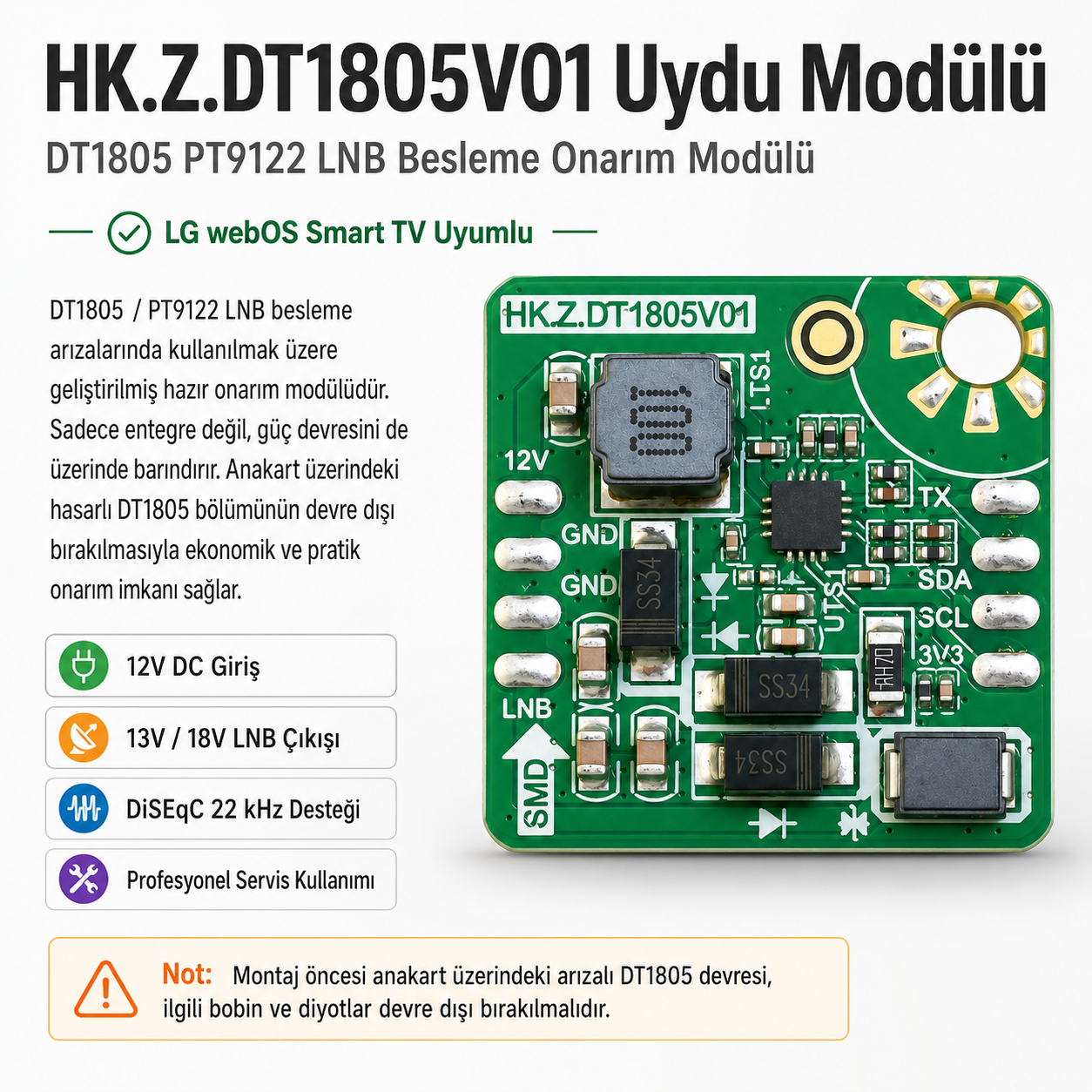

HK.Z.DT1805V01, LG webOS Smart TV ve uyumlu televizyon anakartlarında kullanılan DT1805 LNB besleme devresinin onarımı için geliştirilmiş hazır modüldür.
Sadece DT1805 entegresi değil, LNB besleme için gerekli güç devresini de üzerinde bulundurur. Entegre, PCB yolları veya çevresindeki SMD komponentlerin zarar gördüğü durumlarda komple anakart değişimine alternatif olarak kullanılabilir.
LG Smart TV anakartlarının piyasa fiyatları modele göre ortalama 6.000 – 12.000 TL seviyelerine ulaşabilmektedir. Özellikle DT1805 LNB besleme devresinde meydana gelen hasarlarda, çoğu zaman komple anakart değişimine gerek kalabilmektedir.
HK.Z.DT1805V01 Onarım Modülü, hasarlı LNB besleme bölümünü harici olarak yeniden oluşturarak anakartın tekrar kullanılabilmesini sağlar. Böylece çalışır durumdaki bir anakartı yalnızca LNB besleme devresi arızası nedeniyle değiştirmek yerine, çok daha düşük maliyetle onarmak mümkün olur.
Komple anakart değişim maliyetinden kurtulun, mevcut anakartı onararak yeniden kullanın.
LG webOS TV başta olmak üzere DT1805 LNB besleme devresi kullanan uyumlu LG, Sunny, Axen ve Onvo televizyon anakartlarının profesyonel onarımında kullanılabilir.
Ürün Kodu: HK.Z.DT1805V01
Entegre Uyumu: DT1805 / PT9122
Not: Sipariş öncesinde televizyon anakartında kullanılan LNB besleme devresinin DT1805 ile uyumlu olduğunu kontrol ediniz.
